OJ

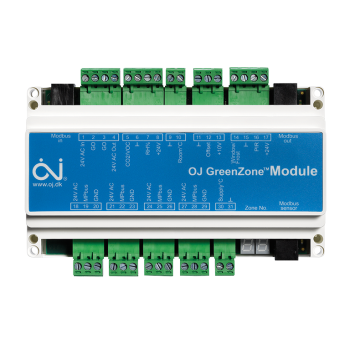

Spannungsversorgung: 24 VAC ±10 %, 50 Hz
Leistungsaufnahme: <3,4 VA
Elektrischer Anschluss: max. 1,5 mm², Schraubklemmen
QuickPlug™ Modbus: 3 St. RJ12 (6P6C)
MP-Bus: 4 St. Anschlüsse
Digitale Eingänge: 2 St. interne Pull-up
Analoge Eingänge: 3 St. 0-10 VDC
Fühlereingang: 2 St. PT1000
Umgebungstemperatur, Betrieb: -20/+40 °C
Abmessungen: 156 × 90 × 45 mm
Gehäuse: IP20, ABS
Gewicht: 270 g

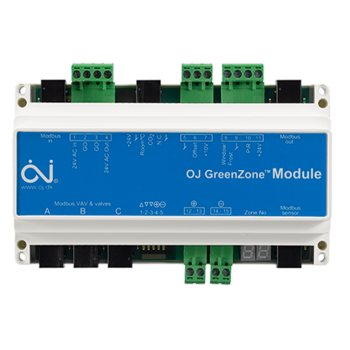

Spannungsversorgung: 24 VAC ±10 %, 50 Hz
Leistungsaufnahme: <2 VA
Elektrischer Anschluss: max. 1,5 mm², Schraubklemmen
QuickPlug™ Modbus: 6 St. RJ12 (6P6C)
Digitale Eingänge: 2 St. interne Pull-up
Digitale Ausgänge: 2 St. potentialfreie Relais, max. 230 V~ 5 A
Analoge Eingänge: 2 St. 0-10 VDC
Fühlereingang: 1 St. PT1000
Umgebungstemperatur, Betrieb: -20/+40 °C
Abmessungen: 156 × 90 × 45 mm
Gehäuse: IP20, ABS
Gewicht: 270 g

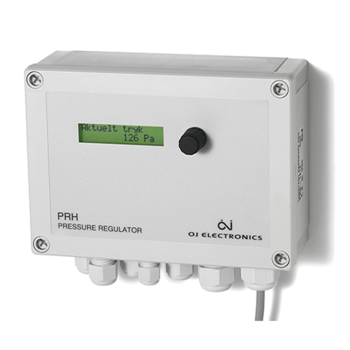

Spannungsversorgung: 230 V AC ±10 %, 50 Hz
Eigenverbrauch: maximal 20 VA
Abmessungen: 179 x 58 x 80 mm
Gewicht: 750 g
Umgebungstemperatur:
-20/+50 °C (Betrieb)
    0/+50 °C (Display)
-50/+70 °C (Aufbewahrung)
Kabelanschlüsse:
2xM20
4xM16
1xM12 Verschraubungen
Schutzart: IP 54
Sollwertbereich:
30..1600 Pa (Tag)
30..1600 Pa (Nacht)
Ausgangssignal zum Motor:
0-10 V DC,
max. 1,5 mA
Eingangssignal, Druck: 0-10 V DC
Druckmessumformerbereiche:
0/150 Pa
0/300 Pa
0/500 Pa
0/1000 Pa
0/1600 Pa
Versorgung des Druckmessumformers +24 V DC, max. 150 mA
Ausgangssignal,
aktueller Druck: 4-20 mA DC, max. 500 Ohm
Nachtabsenkung:
Eingang +12 V,
internes Pull-up 3,3 kOhm,
aktiv niedrig
Motoralarm Eingang:
+12 V
internes Pull-up 3,3 kOhm,
aktiv hoch
Alarmrelais: 250 V AC, 5 A, SPDT
Temperaturfühlereingang: NTC (ETF-x33/44/55)
Temperaturanzeige: -20/+50 °C
Temperaturkompensation
des Tagsollwerts: 10-200 Pa
Max. Sollwert bei: 0/+30 °C
Min. Sollwert bei: -20/+0 °C

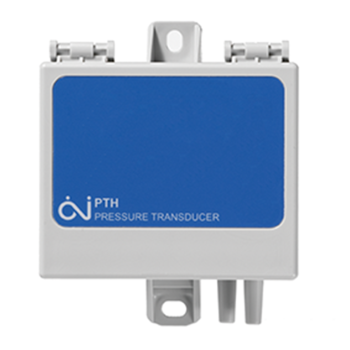

Versorgungsspannung	24 VAC ±  15 %, 13,5 - 28 VDC
Stromaufnahme	max. 4 VA
Ausgang	0 (2) - 10 VDC, 0 (4) - 20 mA an DIP-Schaltern einstellbar
Druckmessbereich	0 - 2500 Pa in 8 Einzelbereichen einstellbar -50 / +50, 0 / +100, 150, 300, 500, 1000, 1600, 2500
Umgebungstemperatur	-20 / +40°C, kurzzeitig -30 / +50°C
Genauigkeit	± 3% > 350 Pa, ±  10 Pa < 350 Pa
Nullpunkt	Abgleich über Taste SW3
Linearität	< 1 % FS
max. Druck	20 kPa
Dämpfung	DIP - Schalter 2 OFF - 0,4 s, ON - 10s
Gehäuse	schlagfester Kunststoff
Schutzart	IP 54
Druckanschluss +	für höheren Druck 6,2 mm
Druckanschluss -	für niedrigeren Druck 6,2 mm
Druckbereich	- 50 / +50, 0 / +100, 0 / 5000 Pa

Versorgungsspannung	24 VAC ±  15 %, 13,5 - 28 VDC
Stromaufnahme	max. 4 VA
Ausgang	0 (2) - 10 VDC, 0 (4) - 20 mA an DIP-Schaltern einstellbar
Druckmessbereich	0 - 2500 Pa in 8 Einzelbereichen einstellbar -50 / +50, 0 / +100, 150, 300, 500, 1000, 1600, 2500
Umgebungstemperatur	-20 / +40°C, kurzzeitig -30 / +50°C
Genauigkeit	± 3% > 350 Pa, ±  10 Pa < 350 Pa
Nullpunkt	Abgleich über Taste SW3
Linearität	< 1 % FS
max. Druck	20 kPa
Dämpfung	DIP - Schalter 2 OFF - 0,4 s, ON - 10s
Gehäuse	schlagfester Kunststoff
Schutzart	IP 54
Druckanschluss +	für höheren Druck 6,2 mm
Druckanschluss -	für niedrigeren Druck 6,2 mm
Druckbereich	- 50 / +50, 0 / +100, 0 / 5000 Pa
inklusive Anschlussset

Versorgungsspannung	24 VAC ±  15 %, 13,5 - 28 VDC
Stromaufnahme	max. 4 VA
Ausgang	0 (2) - 10 VDC, 0 (4) - 20 mA an DIP-Schaltern einstellbar
Druckmessbereich	0 - 2500 Pa in 8 Einzelbereichen einstellbar -50 / +50, 0 / +100, 150, 300, 500, 1000, 1600, 2500
Umgebungstemperatur	-20 / +40°C, kurzzeitig -30 / +50°C
Genauigkeit	± 3% > 350 Pa, ±  10 Pa < 350 Pa
Nullpunkt	Abgleich über Taste SW3
Linearität	< 1 % FS
max. Druck	20 kPa
Dämpfung	DIP - Schalter 2 OFF - 0,4 s, ON - 10s
Gehäuse	schlagfester Kunststoff
Schutzart	IP 54
Druckanschluss +	für höheren Druck 6,2 mm
Druckanschluss -	für niedrigeren Druck 6,2 mm
Druckbereich	- 50 / +50, 0 / +100, 0 / 5000 Pa

Versorgungsspannung	24 VAC ±  15 %, 13,5 - 28 VDC
Stromaufnahme	max. 4 VA
Ausgang	0 (2) - 10 VDC, 0 (4) - 20 mA an DIP-Schaltern einstellbar
Druckmessbereich	0 - 2500 Pa in 8 Einzelbereichen einstellbar -50 / +50, 0 / +100, 150, 300, 500, 1000, 1600, 2500
Umgebungstemperatur	-20 / +40°C, kurzzeitig -30 / +50°C
Genauigkeit	± 3% > 350 Pa, ±  10 Pa < 350 Pa
Nullpunkt	Abgleich über Taste SW3
Linearität	< 1 % FS
max. Druck	20 kPa
Dämpfung	DIP - Schalter 2 OFF - 0,4 s, ON - 10s
Gehäuse	schlagfester Kunststoff
Schutzart	IP 54
Druckanschluss +	für höheren Druck 6,2 mm
Druckanschluss -	für niedrigeren Druck 6,2 mm
Druckbereich	- 50 / +50, 0 / +100, 0 / 5000 Pa
inklusive Anschlussset

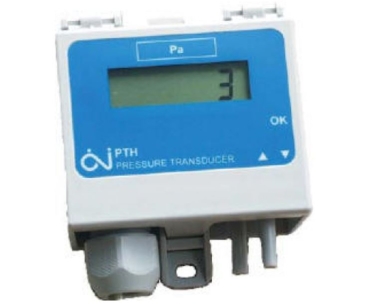

Spannungsversorgung: 24 VAC/= ± 15%, 50/60 Hz
Leistungsaufnahme: 0,5 W
mit Relais aktiv: 1,0 W
Ausgang: 0-10 VDC, 2-10 VDC, 0-20 mA, 4-20 mA
Elektrischer Anschluss: 7 Federkraftklemmen, max. 1,5 mm2
Messbereich, Luftdruck: 0-2500 Pa
Sollwert-Genauigkeit des Relais: 0,5 % × MW ±2,5 Pa
Ausgangssignal-Genauigkeit: 1,5 % × MW + 0,3 % × MB + 2,5 Pa
(MW = gemessener Wert / MB = eingestellter Messbereich)
Maximaler Druck: 20 kPa
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Gehäuseabmessungen [h×b×t]: 91 × 75 × 38 mm
Kabelgröße:  ø3-10 mm
Druckschläuche: 2 × ø6,2 mm
Maximale Last:
0-10 VDC: >2,5 kΩ
0-20 mA: ≤450 Ω
Relais: SPDT 30 V AC/DC, 1 A
Leistungsaufnahme des Relais:0,1 VA
Umfelddaten
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb: −20 °C/+40 °C
Vorübergehend <2 Stunden: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzart: IP54
Gewicht: 110 g
