Versorgungsspannung 230 V AC ±15 %, 50/60 Hz
Motordrehzahl 1-150 / 1-200 U/min
Eingangssignal 0-10 V DC
Drehmoment: 4 Nm
Betrieb: 90 W
Drehwächter Reed-Kontakt
Versorgung des Hall-Elements +10 V DC, max. 100 mA
Drehrichtungsumkehr DIP-Schalter / Digitaleingang
Alarmrelais Wechselrelais NO 5 A, 250 V AC
Modbus Signal RS-485 Protokoll 38,4 kBd, 1 Startbit, 8 Datenbits, 1 Stoppbit
Anschluss 2 RJ12 6/6-Steckverbindungen
Max. Kabellänge 100 m
Kabelabmessungen MPFK6S oder dementspr.
Leistungsaufnahme Bereitschaftsbetrieb/Haltemoment: 3 W
Umgebungstemperatur Betrieb: -20 °C/+40 °C Lagerung: -20 °C/+60 °C
Abmessungen Steuerung: 184 x 65 x 235 mm
Gewicht Steuerung: 1,6 kg Schutzart
RHX2M-1x11: IP43 RHX2M-1x12: IP54
SCHRITTMOTORSTEUERUNG ROTORDURCHMESSER
RHX2M-12xx: < 1800 mm
RHX2M-14xx: < 2500 mm
RHX2M-16xx: < 3500 mm

Versorgungsspannung 230 V AC ±15 %, 50/60 Hz
Motordrehzahl 1-150 / 1-200 U/min
Eingangssignal 0-10 V DC
Drehmoment: 6 Nm
Betrieb: 150 W
Drehwächter Reed-Kontakt
Versorgung des Hall-Elements +10 V DC, max. 100 mA
Drehrichtungsumkehr DIP-Schalter / Digitaleingang
Alarmrelais Wechselrelais NO 5 A, 250 V AC
Modbus Signal RS-485 Protokoll 38,4 kBd, 1 Startbit, 8 Datenbits, 1 Stoppbit
Anschluss 2 RJ12 6/6-Steckverbindungen
Max. Kabellänge 100 m
Kabelabmessungen MPFK6S oder dementspr.
Leistungsaufnahme Bereitschaftsbetrieb/Haltemoment: 3 W
Umgebungstemperatur Betrieb: -20 °C/+40 °C Lagerung: -20 °C/+60 °C
Abmessungen Steuerung: 184 x 65 x 235 mm
Gewicht Steuerung: 1,6 kg Schutzart
RHX2M-1x11: IP43 RHX2M-1x12: IP54
SCHRITTMOTORSTEUERUNG ROTORDURCHMESSER
RHX2M-12xx: < 1800 mm
RHX2M-14xx: < 2500 mm
RHX2M-16xx: < 3500 mm

Versorgungsspannung 230 V AC ±15 %, 50/60 Hz
Motordrehzahl 1-150 / 1-200 U/min
Eingangssignal 0-10 V DC
Drehmoment: 6 Nm
Betrieb: 150 W
Drehwächter Reed-Kontakt
Versorgung des Hall-Elements +10 V DC, max. 100 mA
Drehrichtungsumkehr DIP-Schalter / Digitaleingang
Alarmrelais Wechselrelais NO 5 A, 250 V AC
Modbus Signal RS-485 Protokoll 38,4 kBd, 1 Startbit, 8 Datenbits, 1 Stoppbit
Anschluss 2 RJ12 6/6-Steckverbindungen
Max. Kabellänge 100 m
Kabelabmessungen MPFK6S oder dementspr.
Leistungsaufnahme Bereitschaftsbetrieb/Haltemoment: 3 W
Umgebungstemperatur Betrieb: -20 °C/+40 °C Lagerung: -20 °C/+60 °C
Abmessungen Steuerung: 184 x 65 x 235 mm
Gewicht Steuerung: 1,6 kg Schutzart
RHX2M-1x11: IP43 RHX2M-1x12: IP54
SCHRITTMOTORSTEUERUNG ROTORDURCHMESSER
RHX2M-12xx: < 1800 mm
RHX2M-14xx: < 2500 mm
RHX2M-16xx: < 3500 mm

Spannungsversorgung: 24 V AC/DC +/-15%
Ausgangssignal: 2 x 0-10 V DC, max. 10 mA
Fühlereingang: 2 x PT-1000
Temperaturbereich: 0-40°C
P-Bereich: 2-100 K
I-Bereich: 1,5-33 Min.
Alarmtemperaturbereich: 0-20°C
Alarmrelais: 2 x SPDT, 5 A, 250 V
Externer Sollwert: 0-40°C
Potentiometer: 4,7KΩ - 100KΩ
Eingangssignal: 0-10 V DC
Umgebungstemperatur: -10 / +40 °C Betrieb -50 / +70°C Lagerung
Eigenverbrauch: 6 VA
Schutzart: IP 20
Abmessungen: (B/T/H) 156 x 45 x 90 mm
Gewicht: 300 g

Versorgungsspannung: 20 - 30 VDC, Nennwert 24 V=, über Modbus
Modbus: RTU, RS-485
Modbus-Anschluss: RJ12-6/6-Steckverbindung
Kabellänge, vorkonfektioniert: 7 m
Max. Kabellänge: 50 m
Lagertemperaturbereich: -55 / + 85 °C
Messbereich, Temperatur: -40 / +85 °C
Messgenauigkeit, Temperatur (-40 / -10 °C): < 2.0 °C
Messgenauigkeit, Temperatur (-10 / +85 °C): < 0.5 °C
Auflösung, Temperatur: 0,01 °C
Temperatursprung-Reaktionszeit (10-90 %): max. 480 sec
Langzeitstabilität, Feuchtigkeit: <0,5 % rF/Jahr
Schutzart, im Kanal: IP32 (EN60529)
Schutzart, außerhalb des Kanals: IP54 (EN60529)

Spannungsversorgung: 230 VAC ±10 % @ 50/60 Hz
Leistungsaufnahme: 0,5 W @ 230 VAC
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Sicherung: max. 13 A
Modbus intern: 38400 Baud, 8 Datenbits,
2 Stoppbits, keine Parität
Modbus extern: Konfiguriert in Menü
Relais: 8A AC1, 3A, AC3, 0-230 VAC
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzgrad: IP54
Gehäuseabm. [H×B×T]: 175×223×55 mm
Gewicht: 800 g

Spannungsversorgung
VCH-6201-DI: 24 VDC ±15%
VCH-3202-DI 24 V AC/DC ±15%, 50/60 Hz
Leistungsaufnahme: 0,5 W
Ausgang: 0-10 VDC, 2-10 VDC, 0-20 mA, 4-20 mA
Elektrischer Anschluss: 4 Federkraftklemmen,
max. 1,5 mm2

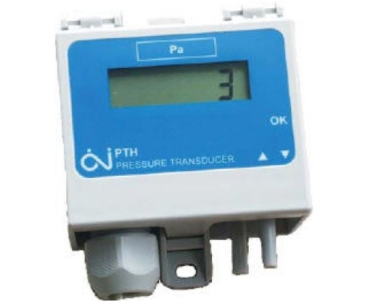

Messbereich, Luftdruck: 0-2500 Pa
Genauigkeit: 0,5 % × MW* ± 2,5 Pa
Maximaler Druck: 20 kPa
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Gehäuseabmessungen [h×b×t]: 91 × 75 × 38 mm
Kabelgröße: ø3-10 mm
Druckschläuche: 2 × ø6,2 mm
Maximale Last
0 - 10 VDC:  > 2,5 kΩ
0 - 20 mA <= 450 Ω
Umfelddaten
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb:  −20 °C/+40 °C
Vorübergehend <2 Stunden: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzart: IP54
Gewicht: 110 g
* Anmerkung: MW steht für Messwert

Spannungsversorgung
VCH-6201-DI: 24 VDC ±15%
VCH-3202-DI 24 V AC/DC ±15%, 50/60 Hz
Leistungsaufnahme: 0,5 W
Ausgang: 0-10 VDC, 2-10 VDC, 0-20 mA, 4-20 mA
Elektrischer Anschluss: 4 Federkraftklemmen,
max. 1,5 mm2

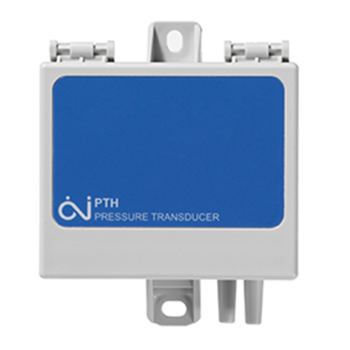

Messbereich, Luftdruck: 0-2500 Pa
Genauigkeit: 0,5 % × MW* ± 2,5 Pa
Maximaler Druck: 20 kPa
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Gehäuseabmessungen [h×b×t]: 91 × 75 × 38 mm
Kabelgröße: ø3-10 mm
Druckschläuche: 2 × ø6,2 mm
Maximale Last
0 - 10 VDC:  > 2,5 kΩ
0 - 20 mA <= 450 Ω
Umfelddaten
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb:  −20 °C/+40 °C
Vorübergehend <2 Stunden: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzart: IP54
Gewicht: 110 g
* Anmerkung: MW steht für Messwert
