S+S

SHD 692-U-916
SHD 692-U-916
Spannungsversorgung 24 V AC (+15 %/ - 10 %)
18 - 33 V DC
zulässige Bürde (bei Nennspannung) RL = 10 kΩ bei U-Variante
Ansprechzeit < 5 ms
Ausgangssignal 0 - 10 V, 3-Leiteranschluss
Messbereich 0...2,5 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
max. einseitige Überlastung 12 bar
Systemdruck max. 25 bar (P1 + P2)
Überlast 12 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks

199,00 EUR

zzgl. 19% MwSt. zzgl. Versand

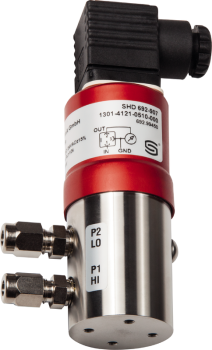

SHD 692-U-907
SHD 692-U-907
Spannungsversorgung 24 V AC (+15 %/ - 10 %)
18 - 33 V DC
zulässige Bürde (bei Nennspannung) RL = 10 kΩ bei U-Variante
Ansprechzeit < 5 ms
Ausgangssignal 0 - 10 V, 3-Leiteranschluss
Messbereich 0...0,5 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
max. einseitige Überlastung 3 bar
Systemdruck max. 25 bar (P1 + P2)
Überlast 3 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
199,00 EUR

zzgl. 19% MwSt. zzgl. Versand
Zeige 17 bis 18 (von insgesamt 18 Artikeln)
