S+S

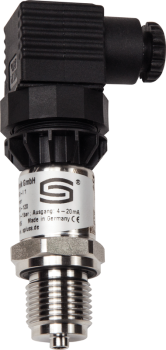

SHD-U 1
SHD-U 1
Spannungsversorgung 24 V AC/ DC bei Ausgang 0 -10 V
7 - 33 V DC bei Ausgang 4...20 mA
Ansprechzeit 2 ms (typ. 1 ms)
Kennlinie ± 0,3 %
Ausgangssignal 0 -10 V, 3-Leiter, (Bürde > 10 kOhm)
RL ist bürdenabhängig
Messbereich 0... 1 bar
Messprinzip Stahlmesszelle
Medientemperatur – 40...+135 °C
Druckanschluss G ½ " hinten dichtend und Manometer (Kombi) mit Profildichtung
FPM spez. ww. G ¼ " DIN 3852
Druckart relativ
Überlast < 6 bar : 5 x EW
> 6 bar : 3 x EW (max. 1500 bar)
Berstdruck < 6 bar : 10 x EW
> 6 bar : 6 x EW (max. 2500 bar)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Kunststoff, ca. 98 x 50 x 34 mm
Montage direkt auf Druckleitung
messstoffberührende Teile Edelstahl, Stahltyp 1.4305
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529)
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU


Trinkwasserzulassung nach NSF/ANSI 61/372
UL-Zertifiziert nach ANSI/UL 61010-1
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
Prüfungen Trinkwasserzulassung nach NSF/ANSI 61/372
UL-Zertifiziert nach ANSI/UL 61010-1
108,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SHD-U 40
SHD-U 40
Spannungsversorgung 24 V AC/ DC bei Ausgang 0 -10 V
7 - 33 V DC bei Ausgang 4...20 mA
Ansprechzeit 2 ms (typ. 1 ms)
Kennlinie ± 0,3 %
Ausgangssignal 0 -10 V, 3-Leiter, (Bürde > 10 kOhm)
RL ist bürdenabhängig
Messbereich 0...40 bar
Messprinzip Stahlmesszelle
Medientemperatur – 40...+135 °C
Druckanschluss G ½ " hinten dichtend und Manometer (Kombi) mit Profildichtung
FPM spez. ww. G ¼ " DIN 3852
Druckart relativ
Überlast < 6 bar : 5 x EW
> 6 bar : 3 x EW (max. 1500 bar)
Berstdruck < 6 bar : 10 x EW
> 6 bar : 6 x EW (max. 2500 bar)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Kunststoff, ca. 98 x 50 x 34 mm
Montage direkt auf Druckleitung
messstoffberührende Teile Edelstahl, Stahltyp 1.4305
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529)
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU


Trinkwasserzulassung nach NSF/ANSI 61/372
UL-Zertifiziert nach ANSI/UL 61010-1
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
Prüfungen Trinkwasserzulassung nach NSF/ANSI 61/372
UL-Zertifiziert nach ANSI/UL 61010-1
108,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SHD-I 2,5
SHD-I 2,5
Spannungsversorgung 24 V AC/ DC bei Ausgang 0 -10 V
7 - 33 V DC bei Ausgang 4...20 mA
Ansprechzeit 2 ms (typ. 1 ms)
Kennlinie ± 0,3 %
Ausgangssignal 4...20 mA, 2-Leiter, (Bürde < (UB (V) -7 V)/ 0,02 A;
RL ist bürdenabhängig
Messbereich 0...2,5 bar
Messprinzip Stahlmesszelle
Medientemperatur – 40...+135 °C
Druckanschluss G ½ " hinten dichtend und Manometer (Kombi) mit Profildichtung
FPM spez. ww. G ¼ " DIN 3852
Druckart relativ
Überlast < 6 bar : 5 x EW
> 6 bar : 3 x EW (max. 1500 bar)
Berstdruck < 6 bar : 10 x EW
> 6 bar : 6 x EW (max. 2500 bar)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Kunststoff, ca. 98 x 50 x 34 mm
Montage direkt auf Druckleitung
messstoffberührende Teile Edelstahl, Stahltyp 1.4305
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529)
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU


Trinkwasserzulassung nach NSF/ANSI 61/372
UL-Zertifiziert nach ANSI/UL 61010-1
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
Prüfungen Trinkwasserzulassung nach NSF/ANSI 61/372
UL-Zertifiziert nach ANSI/UL 61010-1
108,00 EUR

zzgl. 19% MwSt. zzgl. Versand

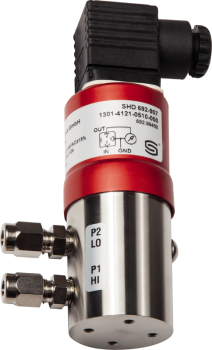

SHD 692-I-918
Spannungsversorgung 24 V DC (± 20 %)
zulässige Bürde (bei Nennspannung) RL = 600 Ω bei I-Variante
Ansprechzeit < 5 ms
Ausgangssignal 4...20 mA, 2-Leiteranschluss
Messbereich 0... 4 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
Systemdruck max. 25 bar (P1 + P2)
Überlast 12 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
199,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SHD 692-I-916
SHD 692-I-916
Spannungsversorgung 24 V DC (± 20 %)
zulässige Bürde (bei Nennspannung) RL = 600 Ω bei I-Variante
Ansprechzeit < 5 ms
Ausgangssignal 4...20 mA, 2-Leiteranschluss
Messbereich 0...2,5 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
Systemdruck max. 25 bar (P1 + P2)
Überlast 12 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
199,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SHD 692-U-912
SHD 692-U-912
Spannungsversorgung 24 V AC (+15 %/ - 10 %)
18 - 33 V DC
zulässige Bürde (bei Nennspannung) RL = 10 kΩ bei U-Variante
Ansprechzeit < 5 ms
Ausgangssignal 0 - 10 V, 3-Leiteranschluss
Messbereich 0... 1 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
max. einseitige Überlastung 5 bar
Systemdruck max. 25 bar (P1 + P2)
Überlast 5 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
199,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SHD 692-U-918
SHD 692-U-918
Spannungsversorgung 24 V AC (+15 %/ - 10 %)
18 - 33 V DC
zulässige Bürde (bei Nennspannung) RL = 10 kΩ bei U-Variante
Ansprechzeit < 5 ms
Ausgangssignal 0 - 10 V, 3-Leiteranschluss
Messbereich 0... 4 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
max. einseitige Überlastung 12 bar
Systemdruck max. 25 bar (P1 + P2)
Überlast 12 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
199,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SHD 692-I-907
SHD 692-I-907
Spannungsversorgung 24 V DC (± 20 %)
zulässige Bürde (bei Nennspannung) RL = 600 Ω bei I-Variante
Ansprechzeit < 5 ms
Ausgangssignal 4...20 mA, 2-Leiteranschluss
Messbereich 0...0,5 bar
Messprinzip keramische Messzelle
Medientemperatur –15...+80 °C
Druckanschluss Rohrverschraubung für 6 mm -Rohr
(G ⅛ " - 27 NPT Innengewinde)
Druckart Differenzdruck
Klasse 0,5 %
Gesamtfehler < 1,3 %
Systemdruck max. 25 bar (P1 + P2)
Überlast 3 bar
Berstdruck 1,5 x Systemdruck
Medium flüssig und gasförmig
Isolationswiderstand ≥ 100 MΩ,
bei +20 °C (500V DC)
elektrischer Anschluss 0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
Gehäuse Edelstahl, Stahltyp 1.4305
Anschlusskopf Winkelstecker, DIN EN 175301- 803 - A
Montage Einbau beliebig
messstoffberührende Teile INOX 1.4305, Keramik, Dichtmaterial EPDM
Schutzklasse III (nach EN 60 730)
Schutzart IP 65 (nach EN 60 529) mit montierter Steckdose
Normen CE-Konformität,
elektromagnetische Verträglichkeit nach EN 61326,
nach EMV-Richtlinie 2014/ 30/ EU
Optional Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar,
werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks
199,00 EUR

zzgl. 19% MwSt. zzgl. Versand
