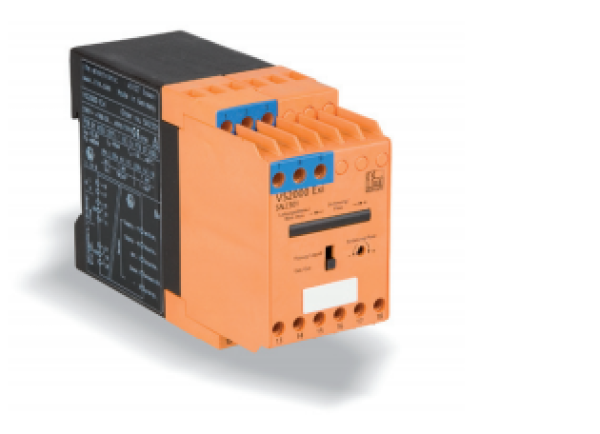

SR 2301.3
| Einsatzbereich | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Applikation | Strömungsüberwachung; Leitungsüberwachung | ||||||||||||||||||||||||||||||
| Elektrische Daten | |||||||||||||||||||||||||||||||
| Betriebsspannungstoleranz [%] | -10...10 | ||||||||||||||||||||||||||||||
| Betriebsspannung [V] | 24 DC | ||||||||||||||||||||||||||||||
| Stromaufnahme [mA] | 125 | ||||||||||||||||||||||||||||||
| Verpolungsfest | nein | ||||||||||||||||||||||||||||||
| Bereitschaftsverzögerungszeit [s] | 30 | ||||||||||||||||||||||||||||||
| Anzahl Kanäle | 1 | ||||||||||||||||||||||||||||||
| Ausgänge | |||||||||||||||||||||||||||||||
| Elektrische Ausführung | Relais | ||||||||||||||||||||||||||||||
| Kontaktbelastbarkeit | 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC) | ||||||||||||||||||||||||||||||
| Schaltfunktion Strömungsüberwachung | Relais zieht bei Strömung an | ||||||||||||||||||||||||||||||
| Schaltfunktion Leitungsüberwachung | Relais fällt bei Drahtbruch ab | ||||||||||||||||||||||||||||||
| Kurzschlussfest | nein | ||||||||||||||||||||||||||||||
| Überlastfest | nein | ||||||||||||||||||||||||||||||
| Software / Programmierung | |||||||||||||||||||||||||||||||
| Schaltpunktabgleich | Potentiometer | ||||||||||||||||||||||||||||||
| Bereichswahl flüssig / gasförmig | Schiebeschalter | ||||||||||||||||||||||||||||||
| Umgebungsbedingungen | |||||||||||||||||||||||||||||||
| Umgebungstemperatur [°C] | -20...60 | ||||||||||||||||||||||||||||||
| Schutzart | IP 40 | ||||||||||||||||||||||||||||||
| Schutzart Klemmen | IP 20 | ||||||||||||||||||||||||||||||
| Zulassungen / Prüfungen | |||||||||||||||||||||||||||||||
| Zulassung | PTB 01 ATEX 2075; IECEx PTB 07.0004 | ||||||||||||||||||||||||||||||
| ATEX Gerätekennzeichnung | |||||||||||||||||||||||||||||||
| MTTF [Jahre] | 231 | ||||||||||||||||||||||||||||||
| Mechanische Daten | |||||||||||||||||||||||||||||||
| Gewicht [g] | 412,5 | ||||||||||||||||||||||||||||||
| Gehäuse | Klemmschienengehäuse | ||||||||||||||||||||||||||||||
| Abmessungen [mm] | 78 x 45 x 120 | ||||||||||||||||||||||||||||||
| Werkstoffe | Kunststoff | ||||||||||||||||||||||||||||||
| Anzeigen / Bedienelemente | |||||||||||||||||||||||||||||||
| Anzeige |
|
||||||||||||||||||||||||||||||
| Elektrischer Anschluss | |||||||||||||||||||||||||||||||
| Erforderliche Absicherung | Miniatur-Sicherung gemäß IEC60127-2 Sheet 1; ≤ 5 A; flink; Die Sicherung außerhalb des explosionsgefährdeten Bereichs platzieren. | ||||||||||||||||||||||||||||||
| Bemerkungen | |||||||||||||||||||||||||||||||
| Bemerkungen |
|
||||||||||||||||||||||||||||||
| Verpackungseinheit | 1 Stück | ||||||||||||||||||||||||||||||
| Elektrischer Anschluss | |||||||||||||||||||||||||||||||
| Anschluss | Anschlussklemmen: 15 x ...2,5 mm² | ||||||||||||||||||||||||||||||
| Weitere Daten | |||||||||||||||||||||||||||||||
| Maximalwerte für Steuerstromkreis | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE-DE — SR2301 — 05.11.2012 —  |
|||||||||||||||||||||||||||||||
