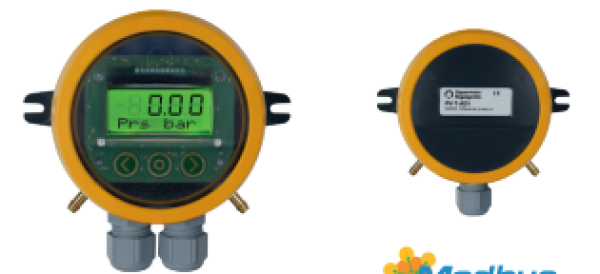

PV-MOD-AD1-D

Modbus-Transmitter (Modbus RTU) mit Display Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 150 mA (24VAC) / 45 mA (24VDC)
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm
