Sensortechnik schaltend

Basisdaten für alle …Bin-D Sensoren:
• Kein zusätzliches Modul im Schaltschrank erforderlich!
• Keine eigensichere Verdrahtung vom Schaltschrank zum Modul erforderlich!
• 24 VAC/DC Netzteil
• Anschlussbuchsen für ExPro-B… Sensor
• Vor Ort wählbar für Raum- oder Kanalanwendung!
• Schaltpunkt für °C und %rF getrennt einstellbar (je nach angestecktem ExPro-B…)
• 1-stufig: 2 pot.freie Kontakte (1×°C, 1×%rF)
• 2-stufig: 4 pot.freie Kontakte (2×°C, 2×%rF)
• Display mit Istwertanzeige
• Schaltzustands-LED‘s
• Vor Ort ohne zus. Hilfsmittel parametrierbar
• Aluminiumgehäuse, Schutzart IP66
• Integrierter Klemmkasten (ExBin.. mit „Ex-e“)
• Abmessungen (H×B×T) 180×107×66 mm

Daten:

Technische Daten	Modul zum Anschluss eines ExPro-B… Sensors als Thermostat und/oder Hygrostat,2-stufig
Einbauort ExPro-B… Sensor	sicherer Bereich
Einbauort Modul	sicherer Bereich

Basisdaten für alle …Bin-D Sensoren:
• Kein zusätzliches Modul im Schaltschrank erforderlich!
• Keine eigensichere Verdrahtung vom Schaltschrank zum Modul erforderlich!
• 24 VAC/DC Netzteil
• Anschlussbuchsen für ExPro-B… Sensor
• Vor Ort wählbar für Raum- oder Kanalanwendung!
• Schaltpunkt für °C und %rF getrennt einstellbar (je nach angestecktem ExPro-B…)
• 1-stufig: 2 pot.freie Kontakte (1×°C, 1×%rF)
• 2-stufig: 4 pot.freie Kontakte (2×°C, 2×%rF)
• Display mit Istwertanzeige
• Schaltzustands-LED‘s
• Vor Ort ohne zus. Hilfsmittel parametrierbar
• Aluminiumgehäuse, Schutzart IP66
• Integrierter Klemmkasten (ExBin.. mit „Ex-e“)
• Abmessungen (H×B×T) 180×107×66 mm

Daten:

Technische Daten	Modul zum Anschluss eines ExPro-B… Sensors als Thermostat und/oder Hygrostat,1-stufig
Einbauort ExPro-B… Sensor	Zone 1, 2, 21, 22
Einbauort Modul	Zone 2, 22

Basisdaten für alle …Bin-D Sensoren:
• Kein zusätzliches Modul im Schaltschrank erforderlich!
• Keine eigensichere Verdrahtung vom Schaltschrank zum Modul erforderlich!
• 24 VAC/DC Netzteil
• Anschlussbuchsen für ExPro-B… Sensor
• Vor Ort wählbar für Raum- oder Kanalanwendung!
• Schaltpunkt für °C und %rF getrennt einstellbar (je nach angestecktem ExPro-B…)
• 1-stufig: 2 pot.freie Kontakte (1×°C, 1×%rF)
• 2-stufig: 4 pot.freie Kontakte (2×°C, 2×%rF)
• Display mit Istwertanzeige
• Schaltzustands-LED‘s
• Vor Ort ohne zus. Hilfsmittel parametrierbar
• Aluminiumgehäuse, Schutzart IP66
• Integrierter Klemmkasten (ExBin.. mit „Ex-e“)
• Abmessungen (H×B×T) 180×107×66 mm

Daten:

Technische Daten	Modul zum Anschluss eines ExPro-B… Sensors als Thermostat und/oder Hygrostat,2-stufig
Einbauort ExPro-B… Sensor	Zone 1, 2, 21, 22
Einbauort Modul	Zone 2, 22

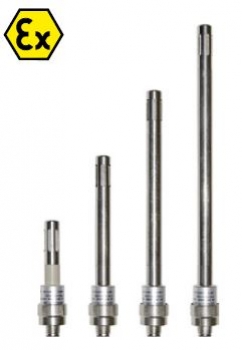

Basisdaten für alle ExPro-B…/InPro-B… Sensoren:
• Sensoren zum Anschluss an ExBin-D…, RedBin-D…, InBin-D… Module. Der Anschluss erfolgt über eine Steckerbuchse
• ExPro-B…/InPro-B… Sensoren können wahlweise an der Gehäuserückseite (Kanalmessung) oder der Gehäuseunterseite (Raummessung) angeschraubt werden
• Bei Feuchtesensoren ist auf die Verschmutzung des Mediums und die Aggressivität zu achten

Daten:

Funktion	Thermostat
Messbereich	-40...+80 °C
Sensorlänge	50 mm
Haupteinsatz	Raum / Kanal
Passend für	ExBin-D RedBin-D
Einbauort Sensor	Zone 1, 2, 21, 22

Basisdaten für alle ExPro-B…/InPro-B… Sensoren:
• Sensoren zum Anschluss an ExBin-D…, RedBin-D…, InBin-D… Module. Der Anschluss erfolgt über eine Steckerbuchse
• ExPro-B…/InPro-B… Sensoren können wahlweise an der Gehäuserückseite (Kanalmessung) oder der Gehäuseunterseite (Raummessung) angeschraubt werden
• Bei Feuchtesensoren ist auf die Verschmutzung des Mediums und die Aggressivität zu achten

Daten:

Funktion	Hygrostat
Messbereich	0…100 %rF
Sensorlänge	50 mm
Haupteinsatz	Raum / Kanal
Passend für	ExBin-D RedBin-D
Einbauort Sensor	Zone 1, 2, 21, 22

Basisdaten für alle ExPro-B…/InPro-B… Sensoren:
• Sensoren zum Anschluss an ExBin-D…, RedBin-D…, InBin-D… Module. Der Anschluss erfolgt über eine Steckerbuchse
• ExPro-B…/InPro-B… Sensoren können wahlweise an der Gehäuserückseite (Kanalmessung) oder der Gehäuseunterseite (Raummessung) angeschraubt werden
• Bei Feuchtesensoren ist auf die Verschmutzung des Mediums und die Aggressivität zu achten

Daten:

Funktion	Hygrostat
Messbereich	0…100 %rF
Sensorlänge	100 mm
Haupteinsatz	Kanal
Passend für	ExBin-D RedBin-D
Einbauort Sensor	Zone 1, 2, 21, 22

Basisdaten für alle ExPro-B…/InPro-B… Sensoren:
• Sensoren zum Anschluss an ExBin-D…, RedBin-D…, InBin-D… Module. Der Anschluss erfolgt über eine Steckerbuchse
• ExPro-B…/InPro-B… Sensoren können wahlweise an der Gehäuserückseite (Kanalmessung) oder der Gehäuseunterseite (Raummessung) angeschraubt werden
• Bei Feuchtesensoren ist auf die Verschmutzung des Mediums und die Aggressivität zu achten

Daten:

Funktion	Thermostat
Messbereich	-40...+125 °C
Sensorlänge	100 mm
Haupteinsatz	Kanal
Passend für	ExBin-D RedBin-D
Einbauort Sensor	Zone 1, 2, 21, 22

Basisdaten für alle ExPro-B…/InPro-B… Sensoren:
• Sensoren zum Anschluss an ExBin-D…, RedBin-D…, InBin-D… Module. Der Anschluss erfolgt über eine Steckerbuchse
• ExPro-B…/InPro-B… Sensoren können wahlweise an der Gehäuserückseite (Kanalmessung) oder der Gehäuseunterseite (Raummessung) angeschraubt werden
• Bei Feuchtesensoren ist auf die Verschmutzung des Mediums und die Aggressivität zu achten

Daten:

Funktion	Kombisensor Thermostat/Hygrostat
Messbereich	-40...+125 °C, 0…100 %rF
Sensorlänge	100 mm
Haupteinsatz	Kanal
Passend für	ExBin-D RedBin-D
Einbauort Sensor	Zone 1, 2, 21, 22
