5 Nm, 2- oder 3-Punkt, 24 V

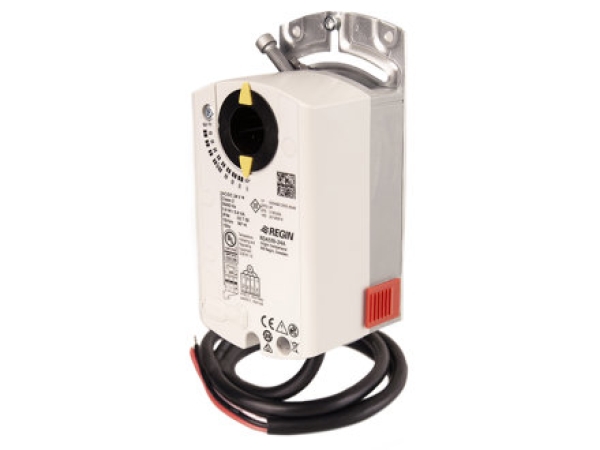

Technische Daten für RDAS5-24
| Versorgungsspannung |
24 V AC/DC |
| Leistungsaufnahme |
2 VA (1 W – Antrieb dreht / 0,5 W – Haltezustand) |
| Kabellänge |
0.9 m |
| Drehmoment |
5 Nm |
| Stellsignal |
2-Punkt (Auf/Zu)/3-Punkt |
| Laufzeit, Stellantrieb |
150 s |
| Hilfsschalter |
Nein |
| Winkelbegrenzung |
95 ° |
| Klappenachse, rund |
8…16 mm |
| Klappenachse, quadratisch |
6…12.8 mm |
| Klappenachse, min. Länge |
20 mm |
| Max. Klappengröße (Fläche) |
0.8 m² |
Technische Daten für RDAS 5 Nm
| Geräteklasse |
Klasse III |
| Schutzart |
IP54 |
| Umgebungsfeuchte (nicht kondensierend) |
0…95 % RH |
| Lagertemperatur |
-32…70 °C |
| Nennquerschnitt Kabel |
0.75 mm² |
| Kabelverlängerung, max. |
300 m |
| Arbeitswinkel, Drehung |
90 ° |
