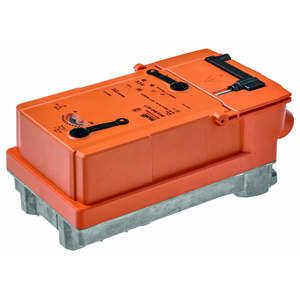

JRCA-BAC-S2-T

Für die Montage auf Drosselklappen ist das Zubehör ZJR.. / ZPR.. notwendig. Bitte mitbestellen!




Spezifikationen

Spannung AC/DC

AC 24...240 V / DC 24...125 V

Leistungsaufnahme (Betrieb)

20 W

Leistungsaufnahme (Halten)

7 W

Leistungsverbrauch Dimensionierung

mit 24 V 20 VA / mit 240 V 55 VA

Hilfsschalter

2x SPDT

Anschluss Speisung

Klemmen 0.5...2.5 mm², nur Kupferkabel

Anschluss Steuerung

Klemmen 0.34...1.5 mm², nur Kupferkabel

Anschluss Hilfsschalter

Klemmen 0.5...2.5 mm², nur Kupferkabel

Drehmoment

90 Nm

Ansteuerungsart

• BACnet MS/TP
• Modbus RTU
• MP-Bus
• DC 2...10 V
• DC 0.5...10 V
• 4...20 mA
• Auf/Zu
• 3-Punkt
• Hybrid (kommunikativ/analog)

Handverstellung

Handkurbel

Laufzeit (Motor)

35 s / 90°

Laufzeit Motor veränderbar

20...120 s

Schutzklasse

IP66/67

Schutzart NEMA

NEMA 4X

Gehäusetyp

UL Enclosure Type 4X

Umgebungstemperatur

-30...50°C [-22...122°F]




Technisches Datenblatt – JRCA-BAC-S2-T
