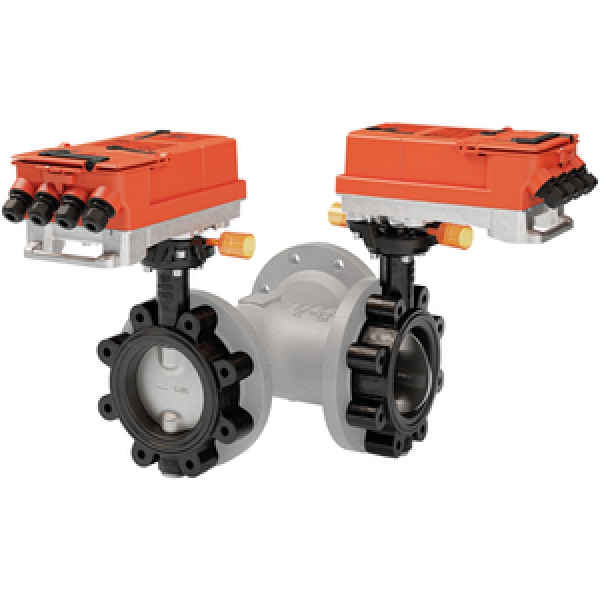

3-Weg-Drosselklappe (2x Drosselklappe mit 2x Antrieb ohne T-Stück), 3-Weg, DN 100, Gewindeaugen PN 16, ps 1600 kPa, Kvs 160 m³/h, Kvmax 530 m³/h, Mediumstemperatur -20...120°C [-4...248°F], 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 35 s, IP66/67, Klemmen
Spezifikationen
Ventilspezifikationen
- Profil
- 3-Weg
- Kvs
- 160 m³/h
- Medium
- Wasser, Wasser mit Glykol bis max. 50% vol.
- Mediumstemperatur
- -20...120°C [-4...248°F]
- Mediumstemperatur Hinweis
- mit T-Stück ZD7.. -10...120°C [14...248°F]
- Schliessdruck
- 1200 kPa
- Durchflusskennlinie {Tools}
- 0...100%: S-Form / linear; 0...60%: gleichprozentig
- Leckrate {Tools}
- Dicht, Leckrate A
- Rohranschluss
- Flansch
Spezifikationen des Antriebs
- Spannung AC/DC
- AC 24...240 V / DC 24...125 V
- Leistungsaufnahme (Betrieb)
- 40 W
- Leistungsaufnahme (Halten)
- 14 W
- Leistungsverbrauch Dimensionierung
- mit 24 V 40 VA / mit 240 V 110 VA
- Ansteuerungsart
-
- BACnet MS/TP
- Modbus RTU
- MP-Bus
- DC 2...10 V
- DC 0.5...10 V
- 4...20 mA
- Auf/Zu
- 3-Punkt
- Hybrid (kommunikativ/analog)
- Schutzklasse
- IP66/67
- Schutzart NEMA
- NEMA 4X
- Gehäusetyp
- UL Enclosure Type 4X
Technisches Datenblatt – D71..WL/BAC
