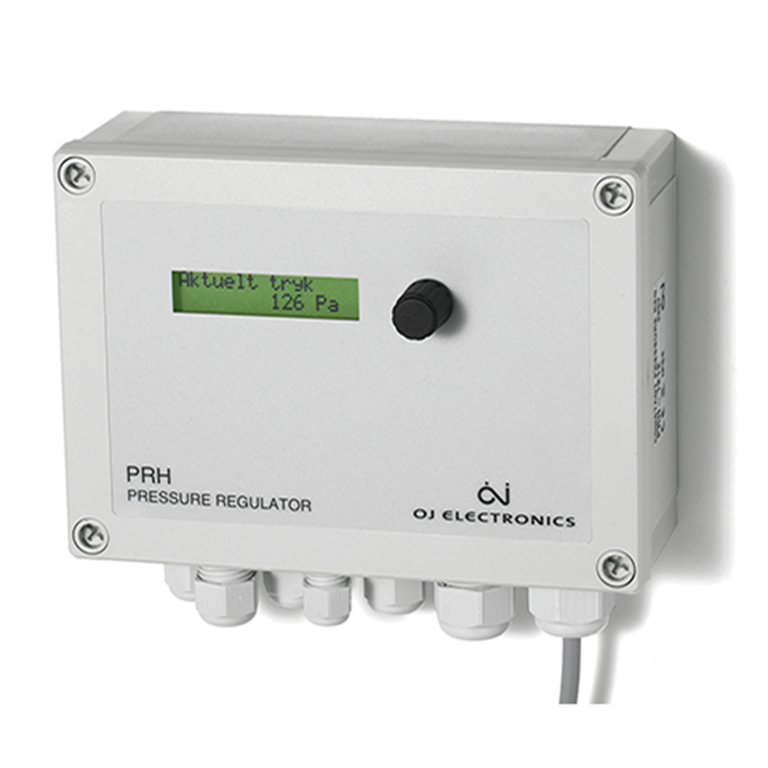

PRH-1212

Spannungsversorgung: 230 V AC ±10 %, 50 Hz
Eigenverbrauch: maximal 20 VA
Abmessungen: 179 x 58 x 80 mm
Gewicht: 750 g
Umgebungstemperatur:
-20/+50 °C (Betrieb)
    0/+50 °C (Display)
-50/+70 °C (Aufbewahrung)
Kabelanschlüsse:
2xM20
4xM16
1xM12 Verschraubungen
Schutzart: IP 54
Sollwertbereich:
30..1600 Pa (Tag)
30..1600 Pa (Nacht)
Ausgangssignal zum Motor:
0-10 V DC,
max. 1,5 mA
Eingangssignal, Druck: 0-10 V DC
Druckmessumformerbereiche:
0/150 Pa
0/300 Pa
0/500 Pa
0/1000 Pa
0/1600 Pa
Versorgung des Druckmessumformers +24 V DC, max. 150 mA
Ausgangssignal,
aktueller Druck: 4-20 mA DC, max. 500 Ohm
Nachtabsenkung:
Eingang +12 V,
internes Pull-up 3,3 kOhm,
aktiv niedrig
Motoralarm Eingang:
+12 V
internes Pull-up 3,3 kOhm,
aktiv hoch
Alarmrelais: 250 V AC, 5 A, SPDT
Temperaturfühlereingang: NTC (ETF-x33/44/55)
Temperaturanzeige: -20/+50 °C
Temperaturkompensation
des Tagsollwerts: 10-200 Pa
Max. Sollwert bei: 0/+30 °C
Min. Sollwert bei: -20/+0 °C
