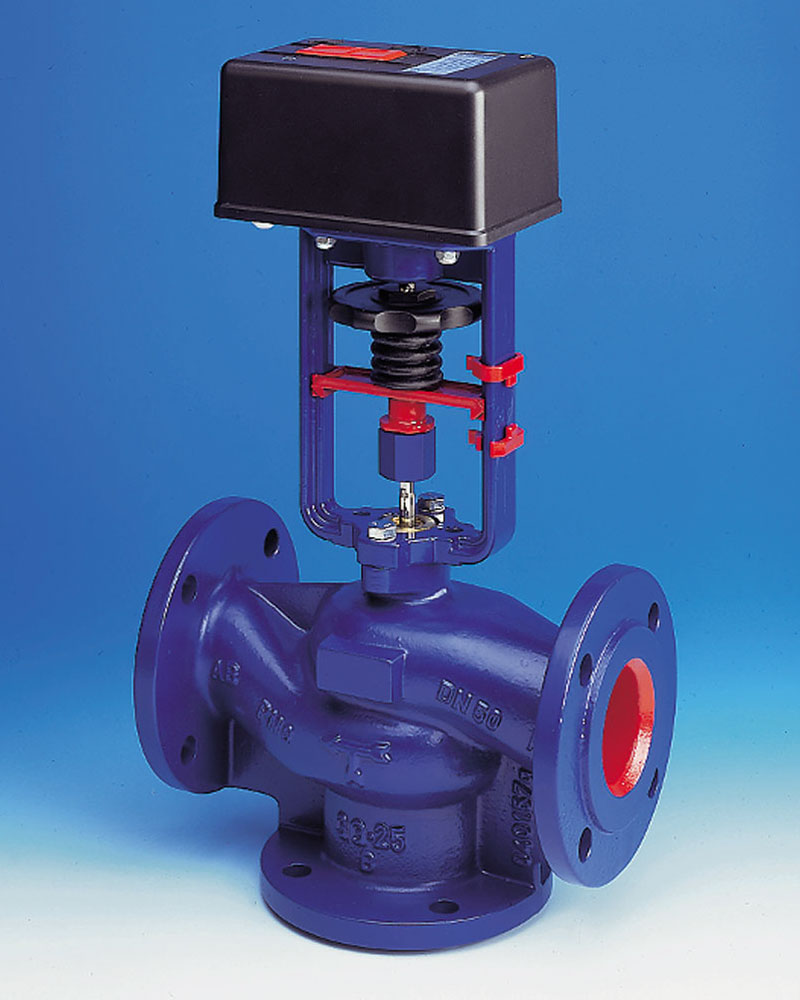

BR485-40-16-16
Datenblatt:
Technische Daten Ventil:
| Ventilkörper | Grauguß GG-25 mit Flanschanschluss nach DIN |
| Kegel / Spindel | Messing / Edelstahl |
| Spindeldichtung | O - Ringe |
| Fließcharakteristik | A - AB gleichprozentig, B - AB linear |
| Leckrate | 1 DIN 3230 T3 BN bei angegebenem Schließdruck |
| Schließdruck | siehe technische Daten Antrieb |
| Hub | DN 15...DN 50 14 mm DN 65...DN 100 30 mm |
| Max. Druck | PN 16 |
| Mediumtemperatur | 0 / +130 °C, mit Spindelheizung bis -10°C |
| Nenndurchmesser | DN 40 |
| Nenndurchfluss | kvs 16 |
| Ventilart | 3-Wege |
